最全面！消防聯動控制器等相關消防知識匯總學習！

直接控制盤介紹

直接控制盤是消防報警系統的重要設備，如噴淋泵、消防泵、排煙機、送風機等重要設備的控制裝置，使用直接控制盤進行直接啟/停控制，能夠有效的減少控制環節，提高可靠性。

直接控制盤面板包括手動鎖、自檢鍵、直接控制按鍵、狀態指示燈；

圖1-1

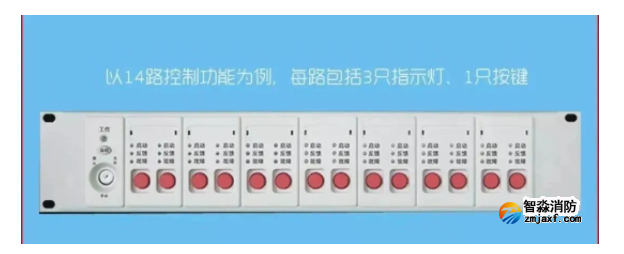

以14路控制功能為例，每路包括3只指示燈、1只按鍵（如圖1-1所示）。

手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。

工作燈：綠色，正常上電后，該燈亮。

啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。

反饋燈：紅色，接收到反饋信號時，該燈點亮。

故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。

按鍵：此鍵按下，向被控設備發出啟動或停動的命令。

使用前，首先應該對直接控制盤所控制的設備進行定義，為快速定義直接控制盤按鍵和查詢直接控制盤按鍵的定義內容，本控制器提供了“多線制盤定義”功能。

圖1-2

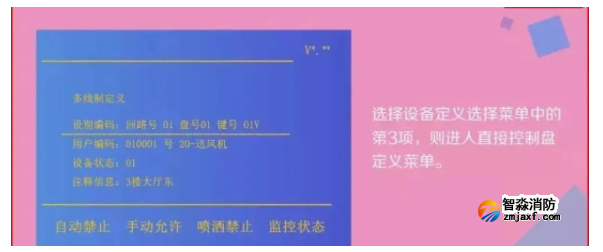

選擇設備定義選擇菜單中的第3項，則進人直接控制盤定義菜單，液晶屏如圖1-2所示。

圖1-2中定義的是位于一層的送風機由1號直接控制盤的1號鍵進行控制，當需要控制該送風機時按下1號直接控制盤的1號鍵即可。

圖1-3

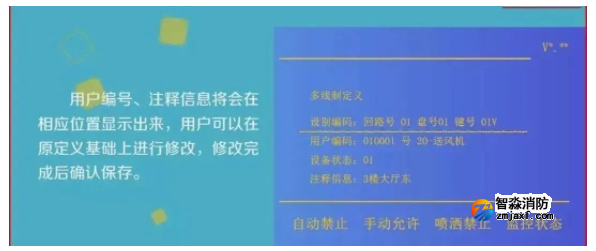

每塊回路板可掛接4塊直接控制盤，每塊直接控制盤最多可以控制14路設備，輸入回路號、盤號、鍵號后確認，該鍵原定義信息如用戶編號、注釋信息將會在相應位置顯示出來，用戶可以在原定義基礎上進行修改，修改完成后確認保存（如圖1-3所示）。

重要聯動設備啟/停操作

操作目的:

對噴淋泵、消防泵、排煙機、送風機重要聯動設備進行直接手動啟動、停動控制。

操作方法:

在系統調試時已通過直接控制盤設備定義將每組按鍵定義成對應的設備，每組一個按鍵定義啟動、一個按鍵定義停動，并在該組按鍵旁貼有定義的設備名稱標簽。

操作時按下對應定義設備啟動的按鍵，啟動該設備；按下對應定義設備停動的按鍵，停動該設備。

操作信息顯示:

直接控制盤按下啟動/停動按鍵后，啟動燈點亮，同時控制器顯示相應啟動界面，如果10s內未收到反饋信號，該燈閃爍。

被控設備動作，直接控制盤接收到反饋信號時，反饋燈點亮。

手動消防啟動盤介紹

手動消防啟動盤是聯動設備控制的重要設備，它的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的手動啟/停控制，一般用于電動防火門、防火卷簾門、控制電梯、空調系統、非消防電源等設備的啟/停控制。

圖1-4

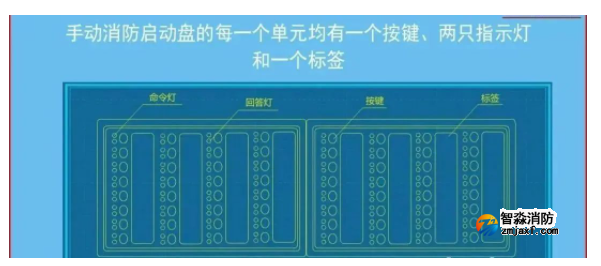

手動消防啟動盤的每一單元均有一個按鍵、兩只指示燈和一個標簽（如圖1-4所示）。

按鍵：啟/停控制鍵。

命令燈：紅色，如按下某一單元的控制鍵，則該單元的命令燈點亮（紅色），并有控制命令發出。若在啟動命令發出10s后沒有收到反饋信號，則命令燈閃亮，直到收到反饋信號。

回答燈：紅色，當控制命令發出后，如被控設備響應，則回答燈點亮。

標簽：用戶可將各按鍵所對應的設備名稱書寫在設備標簽上面，然后與膜片一同固定在手動盤上。

通過手動消防啟動盤控制現場設備時，需要與需對應控制的設備進行編程定義，當要啟動一個被控總線設備時，首先要根據手動消防啟動盤的透明窗內的提示信息找到要啟動的設備對應的單元，按下這個單元的手動鍵，命令燈點亮，啟動命令發出；若再次按下該鍵則命令燈熄滅，啟動命令被終止。

圖1-5

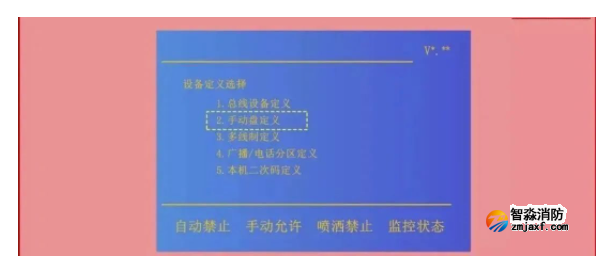

為快速定義手動盤按鍵和查詢手動盤按鍵的定義內容，控制器提供了“手動盤定義”功能。選擇設備定義選擇菜單中的第2項，則進入手動盤定義菜單，液晶屏如圖1-5所示。

圖1-5中：

“回路”代表手動盤所在的回路號；

“盤號”代表欲進行定義的手動盤的盤號，為01~04；

“鍵號”為欲進行定義的手動盤的按鍵號，為01~64。

圖1-6

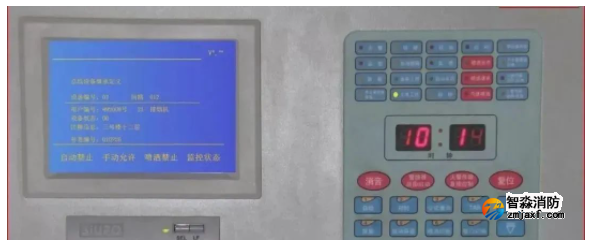

在如1-6圖狀態下按“確認”鍵后，在“被控設備”處顯示該手動盤按鍵已經定義設備的用戶編號及設備類型。

在進行手動盤定義過程中，可對鍵號、被控設備的內容進行更改。本控制器支持一個手動盤按鍵定義多個被控設備，即在定義的過程中，輸入被控設備的用戶編號時可使用通配符“*”，用其代替0~9之間的任何數字。

圖1-7

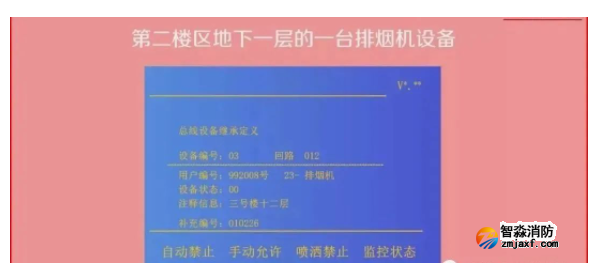

如圖1-7中定義的是第二樓區地下一層的一臺排煙機設備，因為它帶有啟動自鎖功能，所以控制模塊（接在第3回路，編號為12號）給出的是一個脈沖控制信號，它對應的手動盤為第一回路的第二塊手動盤的26號鍵，當需要啟動排煙機時，按下手動盤相應的按鍵即可。

一般聯動控制設備啟/停操作

操作目的:

對一般聯動設備進行手動啟動、停動控制。

操作方法:

按下對應設備按鍵，啟動該設備；再次按下此對應設備按鍵，停動該設備。

操作信息顯示:

手動消防啟動盤按下某一單元按鍵后，則該單元的命令燈點亮（紅色），并有控制命令發出，同時控制器顯示相應啟動界面，若在啟動命令發出10s后沒有收到反饋信號，則命令燈閃亮，直到收到反饋信號。當控制命令發出后，如被控設備響應，則回答燈點亮。再次按下此鍵，命令燈熄滅，啟動命令被終止。

消防水泵、防煙和排煙風機的控制設備，除應采用聯動控制方式外，還應在消防控制室設置手動直接控制裝置。此條規定來自《火災自動報警系統設計規范》GB50116-2013 4.1.4強制性條文。

消防水泵、防煙和排煙風機等消防設備的手動直接控制應通過火災報警控制器（聯動型）或消防聯動控制器的手動控制盤實現，盤上的啟停按鈕應與消防水泵、防煙和排煙風機的控制箱（柜）直接用控制線或控制電纜連接。
消防水泵、防煙和排煙風機，是在應急情況下實施初起火災撲救、保障人員疏散的重要消防設備。考慮到消防聯動控制器在聯動控制時序失效等極端情況下，可能出現不能按預定要求有效啟動上述消防設備的情況，本條要求冗余采用直接手動控制方式對此類設備進行直接控制，該要求是重要消防設備有效動作的重要保障。

除了消防水泵、防排煙風機外，還有以下系統相關消防設施需要采用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤：

1、預作用自動噴水滅火系統，預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制預作用閥組和電動閥的開啟。

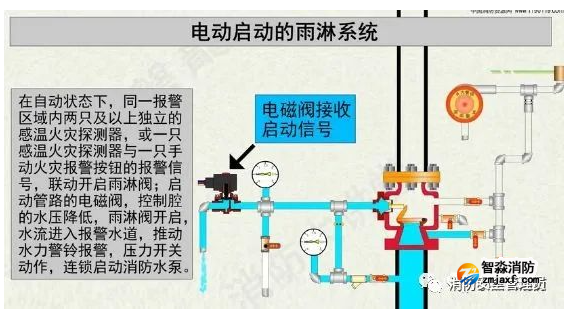

2、雨淋系統，雨淋閥組的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制雨淋閥組的開啟。

3、水幕系統，相關控制閥組的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制水幕系統相關控制閥組的開啟。

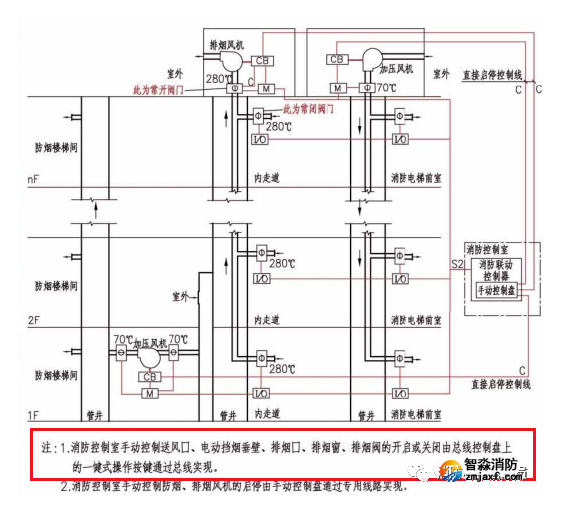

火規4.5.3 防煙系統、排煙系統的手動控制方式，應能在消防控制室內的消防聯動控制器上手動控制送風口、電動擋煙垂壁、排煙口、排煙窗、排煙閥的開啟或關閉及防煙風機、排煙風機等設備的啟動或停止。

在消防控制室應能手動或按預設控制邏輯聯動控制選擇廣播分區、啟動或停止應急廣播系統，并應能監聽消防應急廣播。

火災聲光警報器、切非功能也可以在總線控制盤增加手動控制。

根據不同型號的火災報警控制器，可以擴大總線控制盤的點數。

建筑內的消防設施種類繁多，主要由消防控制室集中控制，在控制的同時也接收相關設施的反饋信號。

具體有以下幾項：

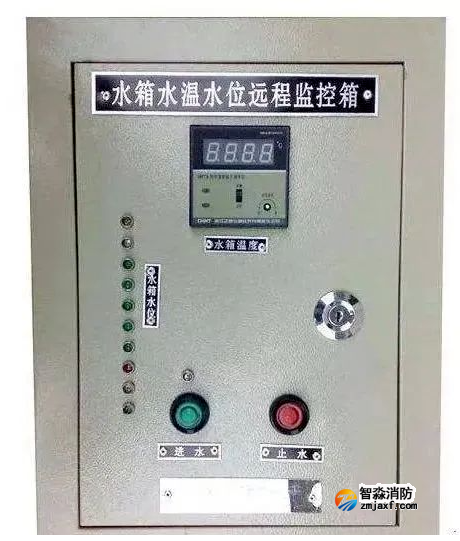

一、消防水源：消防水池和高位消防水箱的水位報警信號。

檢測方法：在水池或水箱現場模擬高水位和低水位報警，觀察水位指示燈并詢問消防控制室接收高低水位的信號情況。

二、消火栓系統：消火栓按鈕動作信號、消防水泵運行信號。

檢測方法：按下消火栓按鈕、現場啟動消防水泵并詢問消防控制室信號情況。

三、自動噴水滅火系統：水流指示器動作信號、信號閥關閉信號、報警閥壓力開關動作信號（濕式、干式、預作用報警閥等）、消防水泵運行信號。

檢測方法：打開末端試水閥詢問水流指示器信號、關閉信號閥詢問信號閥信號、打開報警閥處試驗放水閥詢問壓力開關信號。

四、大空間智能型主動噴水滅火系統：水流指示器動作信號、信號閥關閉信號、電磁閥動作信號、智能探測組件動作信號、消防水泵運行信號。

檢測方法：打開末端試水閥詢問水流指示器信號、關閉信號閥詢問信號閥信號、現場人工控制箱操作或消防控制室遠程操作開啟電磁閥詢問電磁閥信號、現場模擬火焰信號使智能探測組件動作詢問信號。

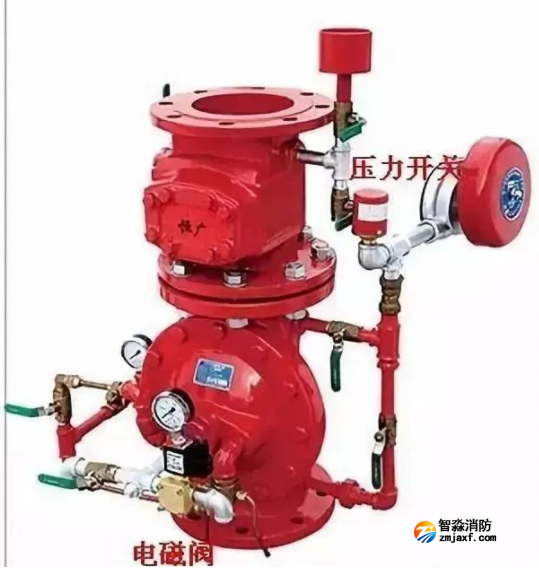

五、雨淋.水幕及水噴霧滅火系統：信號閥關閉信號、電磁閥動作信號、壓力開關動作信號、消防水泵運行信號。

檢測方法：關閉信號閥詢問信號閥信號、消防控制室遠程操控電磁閥或自動控制電磁閥動作詢問電磁閥信號、現場手動操作應急啟動裝置使雨淋閥開啟壓力開關動作詢問壓力開關信號。

六、氣體滅火系統：火災探測器動作信號、氣體噴放信號（壓力開關動作信號）、系統故障信號、系統手自動狀態信號。

檢測方法：使用煙霧和溫感試驗裝置使探測器報警詢問探測器信號、短接管路上壓力開關詢問信號、模擬系統故障例如拆除探測器或關閉滅火裝置主電源詢問故障信號、現場操作滅火控制器手自動轉換分別詢問狀態信號。

圖：短接壓力開關信號線

七、泡沫滅火系統：感溫光纖或光纖光柵動作信號、電動閥動作信號、消防泵（水泵或泡沫液泵）運行信號、泡沫噴淋報警閥的壓力開關和電磁閥動作信號。

檢測方法：使用試驗熱源使某一段感溫光纖或某一點光纖光柵溫度上升達到報警值時詢問信號、現場手動操作開啟電動閥詢問電動閥信號、其他參考以上系統。

八、細水霧滅火系統：消防水泵或瓶組動作信號、區域控制閥的動作信號、火災探測器信號（開式系統）、壓力開關或流量開關動作信號。

檢測方法：閉式和開式細水霧有所不同，開式系統區域控制閥常閉，開啟時有信號反饋；閉式系統區域控制閥為常開，關閉時有信號反饋；閉式系統可通過開啟末端試水裝置測試相關信號、開式系統需確定現場是否能噴水否則只能模擬短接詢問信號情況。

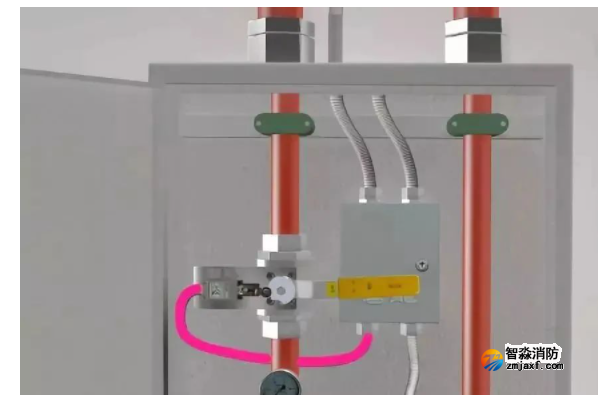

圖：閉式細水霧區域控制閥關閉時信號反饋演示

九、火災自動報警系統：火災探測器動作信號（包括可燃氣體探測器、電氣監控探測器）、手動報警按鈕動作信號、電梯迫降到底信號。

檢測方法：使用煙霧和溫感試驗裝置等使探測器報警詢問探測器信號、按下手動報警按鈕詢問信號、操作消防電梯首層消防按鈕使其降至首層詢問信號、火災聯動測試時使非消防電梯迫降至首層詢問信號。

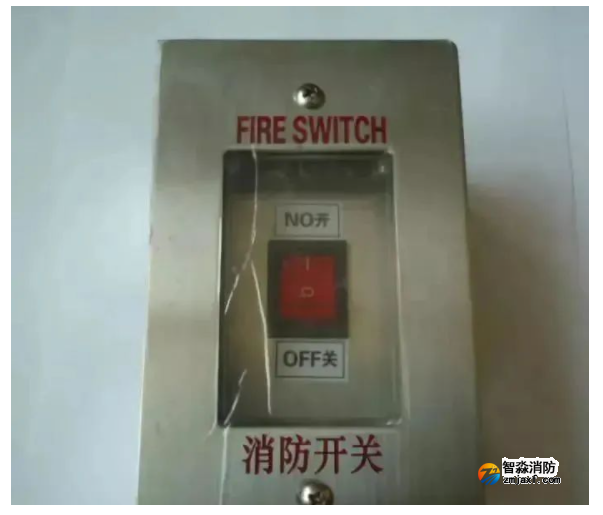

圖：消防電梯迫降按鈕

十、防煙排煙系統：防排煙風機運行信號、送風閥動作信號、排煙閥動作信號、排煙防火閥動作信號、電動擋煙垂壁動作信號、電動排煙窗動作信號。

檢測方法：現場啟動防排煙風機詢問信號、現場打開送風閥或排煙閥詢問信號、現場手動關閉排煙防火閥詢問信號、現場手動操作控制或自動控制電動擋煙垂壁及電動排煙窗分別詢問信號。

十一、防火門、窗和防火卷簾：電動防火門動作信號、活動式防火窗動作信號、防火卷簾動作信號（半降和全降）。

檢測方法：現場手動或自動控制電動防火門和活動式防火窗詢問信號、現場手動控制防火卷簾半降及全降分別詢問信號，注：半降為疏散通道上的防火卷簾。

十二、除了以上報警、動作信號外，相關設施的故障信號也一律需要反饋到消防控制室的控制設備。

模擬故障方式：拆卸相關設備，如探測器、手報按鈕、模塊或拆卸信號線等。

消防值班員：關于消防設備的自動狀態，消防的規范是怎么規定的呢？

一、《消防控制室通用技術要求》GB25506-2010

消防控制室管理應符合下列要求：

1、應確保火災自動報警系統、滅火系統和其他聯動控制設備處于正常工作狀態，不得將應處于自動狀態的設在手動狀態；

2、應確保高位消防水箱、消防水池、氣壓水罐等消防儲水設施水量充足，確保消防泵出水管閥門、自動噴水滅火系統管道上的閥門常開；

確保消防水泵、防排煙風機、防火卷簾等消防用電設備的配電柜啟動開關處于自動位置(通電狀態)。

消防控制室的值班應急程序應符合下列要求：

火災確認后，值班人員應立即確認火災報警聯動控制開關處于自動狀態，同時撥打“119”報警，報警時應說明著火單位地點、起火部位、著火物種類、火勢大小、報警人姓名和聯系電話。

二、《建筑消防設施的維護管理》GB25201-2010

消防控制室值班時間和人員應符合以下要求：

1、正常工作狀態下，不應將自動噴水滅火系統、防煙排煙系統和聯動控制的防火卷簾等防火分隔設施設置在手動控制狀態。

其他消防設施及相關設備如設置在手動狀態時，應有在火災情況下迅速將手動控制轉換為自動控制的可靠措施。

2、消防控制室值班人員接到報警信號后，應按下列程序進行處理：

火災確認后，立即將火災報警聯動控制開關轉入自動狀態（處于自動狀態的除外），同時撥打“119”火警電話報警。

三、《社會單位滅火和應急疏散預案編制及實施導則》GB/T38315-2019

設有自動消防設施的單位，預案應要求自動消防設施設置在自動狀態，保證一旦發生火災立即動作；

確有特殊原因需要設置在手動狀態的，消防控制室值班人員應在火災確認后立即將其調整到自動狀態，并確認設備啟動。

四、《城市軌道交通消防安全管理》XF/T579-2005

火災事故中消防設施的使用操作規程應符合下列規定：

現場核實報警部位確實起火后，應立即通知消防控制中心、消防安全管理人和環控調度，將相關聯動控制裝置調整到自動狀態，并立即撥打報警電話，向公安消防機構報警。

五、《消防給水及消火栓系統技術規范》GB50974-2014

消防水泵控制柜應設置在消防水泵房或專用消防水泵控制室內，并應符合下列要求：

1、 消防水泵控制柜在平時應使消防水泵處于自動啟泵狀態；

2 、當自動水滅火系統為開式系統，且設置自動啟動確有困難時，經論證后消防水泵可設置在手動啟動狀態，并應確保24h有人工值班。

六、《單位消防安全評估》XF/T3005-2020

檢查內容如下：

1、穩壓泵控制柜應有雙電源供電，指示燈顯示應正常，并應處于自動狀態。

2、消防水泵控制柜應有雙電源供電，應處于自動狀態，指示燈顯示正常。

七、《劇場建筑設計規范》JGJ57-2016

 劇場演出時，可將雨淋自動噴水滅火系統與水幕系統的自動裝置切換為人工控制狀態，可以防止演出期間的誤動作；非演出時間，又可將系統的電動聯動裝置回到自動狀態。

八、《建筑設計防火規范》GB50016-2014（2018版）

消防控制室、消防水泵房、防煙和排煙風機房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱處設置自動切換裝置。

九、《氣體滅火系統設計規范》GB50370-2005

滅火設計濃度或實際使用濃度大于無毒性反應濃度（NOAEL濃度）的防護區和采用熱氣溶膠預制滅火系統的防護區，應設手動與自動控制的轉換裝置。當人員進入防護區時，應能將滅火系統轉換為手動控制方式；當人員離開時，應能恢復為自動控制方式。防護區內外應設手動、自動控制狀態的顯示裝置。

1、部分關鍵的消防設備，其配電柜啟動開關應始終處于自動狀態。這些關鍵設備包括消防水泵、防排煙風機、防火卷簾等，配電柜設在自動狀態，在接收到啟動信號時（聯鎖啟動，或遠程手動、遠程聯動啟動），能夠直接啟動上述設備。

2、部分關鍵的消防設備在最末一級配電箱處設置自動切換裝置。比如消防控制室、消防水泵房、防排煙風機房、消防電梯機房處，配電箱均設有自動切換裝置，其開關處于自動狀態。當一路供電故障時，自動切換為另一路供電。

3、火災報警控制器（聯動型）、消防聯動控制器設置在什么狀態未作明確。這是因為火災報警控制器（聯動型）或者消防聯動控制器處于手動狀態，由于有人值班，可以實現在火災確認以后迅速將手動控制轉換為自動控制。目前在大多數單位，也是這么做的，這主要是單位擔心消防設備誤動作。

4、其他情形。氣體滅火控制器很多單位也設在手動狀態，防止引發氣體滅火劑誤噴，但規范要求只有在有人的情況下才可設在手動；開式噴水滅火系統的水泵電源控制柜打在手動，防止誤動作后直接噴水，此種情況下要求在消防水泵房必須有人值班；此外，在演出期間，水幕系統可設在手動，在檢測、維修、保養、測試等情況下，可將原本處在自動狀態的開關設于手動狀態，操作完畢后立即恢復原狀。
