七氟丙烷氣體滅火裝置設計安裝

一、七氟丙烷氣體滅火系統執行標準

七氟丙烷柜式滅火裝置組件按照《GB16670-2006》標準進行生產。

二、系統簡介

GQQ型七氟丙烷柜式滅火裝置。它是一種不安裝管網、輕便可移動的氣體滅火消防設備。符合《柜式氣體滅火裝置性能要求和試驗方法》GB16670-2006及《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，極其適用于保護面積小于500m2，容積小于1600m3，管網無法安裝，維護困難的保護對象的火災防護。

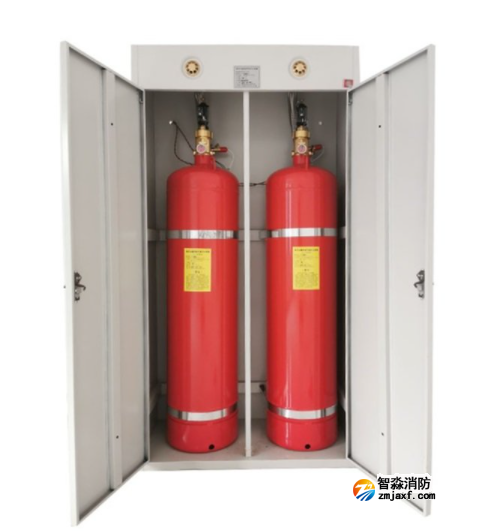

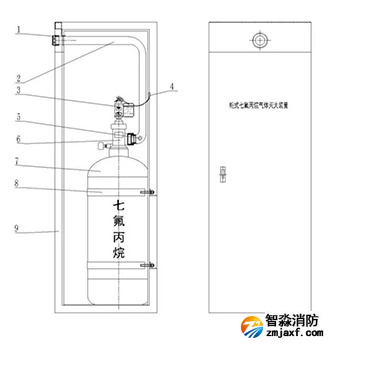

GQQ型七氟丙烷柜式滅火裝置由柜式氣體滅火裝置與火災探測器、氣體滅火報警控制器等組成，具有自動、電氣手動兩種控制方式。其中七氟丙烷柜式氣體滅火裝置由柜體、儲存瓶、瓶頭閥、啟動電磁裝置、壓力信號器、噴射管、噴嘴等組成。

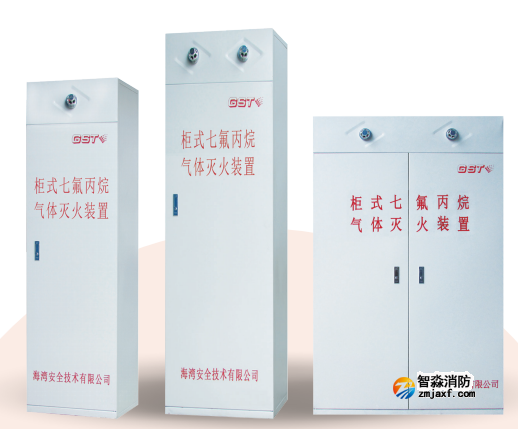

柜式七氟丙烷氣體滅火裝置氣體滅火劑儲存瓶經過包裝成滅火柜,外形美觀,平時放在需要保護的防護區內,在發生火災時,不需要經過很多管路,直接就在防護區內噴放滅火。

四、七氟丙烷氣體滅火系統主要技術參數

技術參數產品型號GQQ70/2.5-ZA GQQ90/2.5-ZA GQQ12/2.5-ZA GQQ150/2.5-ZA GQQ180/2.5-ZA

公稱工作壓力(Mpa)2.5

噴射時間(s)≤8

充裝密度(Kg/m3)≤1120

儲存容器容積(L)70 90 120 150 180

工作溫度范圍0℃-50℃

單個噴嘴的保護半徑(m)≤7

噴嘴的保護高度(m)0.3-5

系統滅火技術方式全淹沒

系統啟動電源24V，1.2A

安全泄放裝置動作壓(MPa)5.0±0.25

五、七氟丙烷氣體滅火系統的使用

☆動作程序

警告!本系統自動化程度高,必須由經過培訓并熟練掌握其性能的專門人員操作,任何無關人員嚴禁動用本系統。

☆操作方式

自動控制

正常狀態下,氣體滅火控制器的控制方式選擇在“自動”位置，滅火系統處于自動控制狀態。當保護區發生火情，火災探測器發出火警信號，火災報警控制器(或氣體滅火控制器)即發出聲、光報警信號，同時發出聯動命令，關閉空調、風機、防火卷簾等通風設備，經過30秒延時(此時防護區內人員必須迅速撤離)，輸出DC24V/1.2A滅火電源信號驅動啟動瓶電磁啟動器，釋放出的控制氣體打開對應區域的釋放閥，繼而打開滅火劑貯瓶上的容器閥，釋放滅火劑實施滅火。

手動控制

在防護區有人工作或值班時，控制方式選擇“手動”位置，滅火系統處于手動控制狀態。若某保護區發生火情，按下火災報警滅火控制器(或氣體滅火控制器)面板上的“啟動”按鈕，即可按“自動”程序啟動滅火系統，實施滅火。也可在確認人員已經全部撤離的情況下,按下該區門口設置的“緊急啟動”按鈕，即可立即按“自動”程序啟動,釋放滅火劑實施滅火。

當發生火災報警，在延時時間內發現不需要啟動滅火系統進行滅火的情況下，可按下氣體滅火控制器或防護區門外的“緊急停止”按鈕，即可終止滅火程序。

六、七氟丙烷氣體滅火系統安裝和調試

1、本裝置安裝場所應符合下列要求:

1.1環境溫度為0~50℃，且干燥，通風良好;

1.2空氣中不應含有易爆、導電塵埃及對系統裝置有腐蝕性的有害物質，否則必須予以保護，裝置不得受到震動和沖擊;

1.3整個柜體應靠墻、柱安裝，能安裝平穩，不允許傾斜。

1.4防護區維護結構及門窗的耐火極限均不應低于0.5h，吊頂的耐火極限不應低于0.25h;

1.5防護區內的維護結構承受內壓的允許壓強不得低于1.2Kpa;

1.6防護區滅火時應保持封閉條件，除泄壓口以外的開口，以及用于該防護區的通風機和通風管道中的防火閥，在噴放滅火劑之前，應做到關閉;

1.7防護區的泄壓口宜設在外墻上，應位于防護區凈高的2/3以上，泄壓口的面積應該根據相關的標準進行計算;

1.8當設有外開彈性閉門器或彈簧門時，如果其開口面積不小于泄壓口計算面積，不須另設泄壓口;

1.9安裝在防護區里的位置應選擇能避免接近熱源和太陽光直接照射的地方，并靠近墻體安裝。噴嘴的噴射方向應朝防護區中間。

2、本裝置安裝、調試要求:

2.1本裝置應做到輕裝、輕卸，防止碰撞、震動、倒置、臥置及傾斜;

2.2本裝置安裝應遠離熱源，且應不易受到震動和碰撞。本裝置安裝時，應避免碰撞損壞，影響使用;安裝后，各部件應平穩牢固;

2.3本裝置箱體正面操作距離不宜小于1.0m;裝置瓶組壓力表安裝時應朝向操作面;

2.4柜式氣體滅火裝置在噴射時，箱體將向后傾斜，箱體背后應盡量靠近墻或柱中，并應將柜機固定牢。

2.5本裝置安裝、調試步驟:

2.5.1從箱體內取出連接管路管接件及噴嘴，安裝到位。要求連接牢固，螺紋連接處可加裹生料帶輔助密封。裝置在安裝過程中和交付使用前，嚴禁將啟動氣瓶與啟動管路進行連接，以防意外情況發生時導致誤噴;

2.5.2根據說明書中的說明，將火災報警氣體滅火控制器、手動控制盒、聲光報警盒及聯動設備等外圍設備連接好，并檢查線路是否正確。注意:此時不能接上電磁閥。

2.5.3對于電氣控制部分，首先檢查各部件的固定情況及接插件連接情況，檢查外接線是否短路，判定無誤后自檢程序;接著通過編輯功能設定探測器地址，設完后，接上探測器回路線(回路線電壓約為DC24V，有正負之分)，按系統圖將各探測器依次接入。最后將其它設備接入(注意正負極)，進行整個系統功能的測試。系統驗收合格后，方可投入使用;

2.5.4控制器調試完后，將電磁閥接上;

2.5.5整個系統調試完畢后，將系統復位后，將控制方式選擇開關設定為用戶所需的“自動”或“手動”位置。控制方式選擇要求:當保護區內有人值班或工作時，控制器應置于手動工作狀態;當保護區內無人值班或工作時，控制器應置于自動工作狀態;

2.5.6將裝置瓶頭閥安全裝置拆除，將啟動瓶組與啟動管路進行連接，將啟動閥上的系統保險銷拆除，裝置即可投入使用。

3、根據國家標準《氣體滅火系統施工及驗收規范》的規定，本系統的安裝和調試使用應由經過專業培訓的人員從事。安裝和調試使用本系統的人員，應熟練本系統的工作原理、基本結構、工作性能、動作程序及各部件的結構和工作狀態。無關人員不應接觸本系統，以免發生意外情況。

注意:電磁閥上裝有安全銷是為了防止在運輸、安裝、調試過程中碰撞、震動使閘門誤動作。在現場安裝完畢，設入使用前必須抽出安全銷，否則閥門將打不開。

七、七氟丙烷氣體滅火系統維護和保養

1.本裝置自動化程度高，環節多，密封性能要求嚴格，因此必須建立相應的維護保養制度，并有專人負責進行經常性維護、檢查，以保持良好的工作狀態。

2.維護人員必須熟悉本裝置結構原理，工作性能，主要技術參數，動作程序及各部件的結構原理，拆裝工藝。必要時，可來我公司培訓。

3.每月應檢查裝置滅火劑儲量。

3.1當滅火劑儲瓶壓力表指示值在綠色值區內，可認為滅火劑儲量正常;若發現滅火劑儲瓶壓力表指示值低于綠色示值區，應及時補充滅火劑;

3.2隨環境溫度的變化,滅火劑儲瓶壓力會有相應變化，這是正常現象。只要滅火劑儲瓶上的壓力表指示值在綠色示值范圍內，則表示儲瓶壓力正常;

3.3充裝滅火劑應由專業人員進行。建議重裝時與我公司聯系，以便獲得幫助。

4.每月應對裝置各部件進行檢查，若發現有故障現象，應及時維修，必要時可通知我公司來人維修;

5.每年應對裝置電磁閥進行動作試驗:將電磁閥上部電磁啟動器卸下，用控制器自身的控制線路進行通電，電磁閥啟動器啟動正常，方可繼續使用。若發生故障應及時維修或予以更換。

6.每五年應對裝置滅火劑儲瓶、啟動氣瓶進行強度試驗及密封性能試驗，試驗合格方可繼續使用。同時，應對裝置瓶頭閥、啟動閥進行強度和密封性能試驗，試驗合格方可繼續使用。

7.應經常檢查裝置工作狀態，尤其是在裝置噴放后，應進行復位。

7.1復位報警滅火控制器;

7.2復位自鎖壓力開關;

7.3檢查啟動管路聯接及密封情況;

7.4更換電磁閥膜片，進行密封試驗，重新充裝啟動氣體;

7.5復位動作后的瓶頭閥:扳動手柄，使轉軸壓住壓臂，瓶頭閥復位;進行密封試驗，重新充裝滅火劑。

8.火災報警氣體滅火控制器是本裝置的大腦，應確保其處于正常工作狀態:

8.1正常情況下，控制器長期持續使用，要求專人管理，并能每月定期測試，檢查整機的工作情況，一旦發現異常情況，應立即排除，以免影響裝置正常工作;

8.2當控制器出運行異常時，用戶可:a.認真閱讀使用說明書，檢查操作是否正確;b.重新復位或關閉主備電源再重新開機，按正常步驟操作，觀察異常現象是否重復出現;c.若確保控制器發生故障后，應及時維修，若不得已關機后，應及時通知本公司派人維修。

9.維護檢查、保養、維修和試驗必須做詳細記錄，有自己不能解決的問題應及時通知我公司，以便獲得幫助。
