氣體滅火系統管網如何安裝符合規范標準？

一、問題描述及原因分析

1．問題描述

1）內外熱浸鍍鋅無縫鋼管采用焊接方式連接，造成管道、管件內部鍍鋅層破壞，無法進行二次防腐處理；【圖示1】

2）安裝在有爆炸危險和變電、配電場所的管網，未采取防靜電接地措施；

3）螺紋連接管道安裝后的螺紋根部外露螺紋過長，不符合要求；【圖示2】

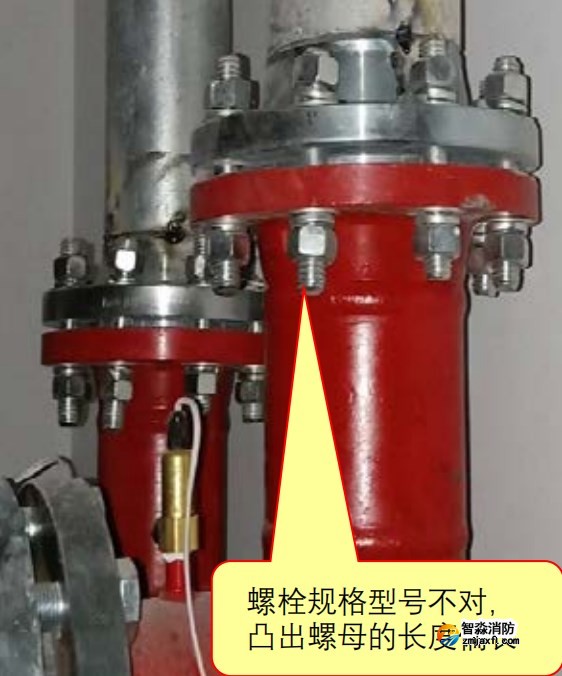

4）法蘭螺栓不符合標準要求，凸出螺母的長度偏長；【圖示3】

5）管道穿過墻壁、樓板處套管規格偏小，穿樓板套管長度未高出地面50mm；

6）管道穿越建筑物的變形縫時，設置的柔性管段壓力等級不符合要求。

圖示1

圖示2

圖示3

2．原因分析

1）施工單位為了降低成本，未按規范要求采購合格產品；

2）施工單位技術人員未進行技術交底；施工人員責任心不強，施工不規范。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第4.1.9條第4款、第6.0.6條【圖示4】。

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第5.5.1條【圖示5】【圖示6】、第5.5.2條【圖示7】【圖示8】。

2．正確做法

圖示4

圖示5

圖示6

圖示7

圖示8

三、應對措施及防治指南

1．管道的連接，當公稱直徑小于或等于80mm時，宜采用螺紋連接；大于80mm時，宜采用法蘭連接。鋼制管道附件應內外防腐處理；

2．有爆炸危險和變電、配電場所的管網,以及布設在以上場所的金屬箱體等，應設防靜電接地；

3．滅火劑輸送管道采用螺紋連接時，管材宜采用機械切割；螺紋不得有缺紋、斷紋等現象；螺紋連接的密封材料應均勻附著在管道的螺紋部分，擰緊螺紋時，不得將填料擠入管道內；安裝后的螺紋根部應有2～3條外露螺紋；連接后，應將連接處外部清理干凈并做好防腐處理；

4．滅火劑輸送管道采用法蘭連接時，襯墊不得凸入管內，其外邊緣宜接近螺栓，不得放雙墊或偏墊。連接法蘭的螺栓，直徑和長度應符合標準，擰緊后，凸出螺母的長度不應大于螺桿直徑的1/2且保證有不少于2條外露螺紋；

5．已經防腐處理的無縫鋼管不宜采用焊接連接，與選擇閥等個別連接部位需采用法蘭焊接連接時，應對被焊接損壞的防腐層進行二次防腐處理；

6．管道穿過墻壁、樓板處應安裝套管。套管公稱直徑比管道公稱直徑至少應大2級，穿墻套管長度應與墻厚相等，穿樓板套管長度應高出地板50mm。管道與套管間的空隙應采用防火封堵材料填塞密實。當管道穿越建筑物的變形縫時，應設置柔性管段。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第4.1.9條 管道及管道附件應符合下列規定：

第4款 管道的連接，當公稱直徑小于或等于80mm時，宜采用螺紋連接；大于80mm時，宜采用法蘭連接。鋼制管道附件應內外防腐處理，防腐處理宜采用符合環保要求的方式。使用在腐蝕性較大的環境里，應采用不銹鋼的管道附件。

第6.0.6條 經過有爆炸危險和變電、配電場所的管網,以及布設在以上場所的金屬箱體等，應設防靜電接地。

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第5.5.1條 滅火劑輸送管道連接應符合下列規定：

1采用螺紋連接時，管材宜采用機械切割；螺紋不得有缺紋、斷紋等現象；螺紋連接的密封材料應均勻附著在管道的螺紋部分，擰緊螺紋時，不得將填料擠入管道內；安裝后的螺紋根部應有2~3條外露螺紋；連接后，應將連接處外部清理干凈并做好防腐處理。

2采用法蘭連接時，襯墊不得凸入管內，其外邊緣宜接近螺栓，不得放雙墊或偏墊。連接法蘭的螺栓，直徑和長度應符合標準，擰緊后，凸出螺母的長度不應大于螺桿直徑的1/2且保證有不少于2條外露螺紋。

3已經防腐處理的無縫鋼管不宜采用焊接連接，與選擇閥等個別連接部位需采用法蘭焊接連接時，應對被焊接損壞的防腐層進行二次防腐處理。

檢查數量：外觀全數檢查，隱蔽處抽查。

檢查方法：觀察檢查。

第5.5.2條 管道穿過墻壁、樓板處應安裝套管。套管公稱直徑比管道公稱直徑至少應大2級，穿墻套管長度應與墻厚相等，穿樓板套管長度應高出地板50 mm。管道與套管間的空隙應采用防火封堵材料填塞密實。當管道穿越建筑物的變形縫時，應設置柔性管段。

檢查數量：全數檢查。

檢查方法：觀察檢查和用尺測量。
